一、方案描述：

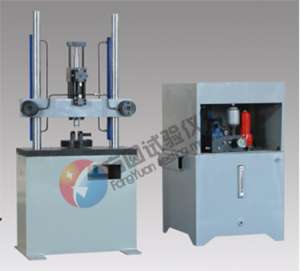

15kN電液伺服動靜疲勞試驗機主要由一臺主機(15kN伺服直線作動器)、及其液壓驅動模塊、一套恒壓伺服泵站（流量30L/min、系統壓力21MPa）、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。
2、作動器：
伺服直線作動器是試驗機的核心部件，試驗機通過作動器輸出試驗力。采用自有技術自行設計制造，由作動器主體、液壓控制模塊和傳感器組成。
2．1、作動器參照國際著名動態試驗機公司的伺服直線作動器結構特點，采用對稱四通伺服閥控對稱作動器原理設計。作動器采用單元化、模塊化、標準化開發理念設計制造，采用多級柔支撐組合導向機構，具有低阻尼、高響應、高壽命、大間隙設計的特點。設計理念與MTS公司Series 244 Linear Actuators 完全等同。啟動壓力小于0.05MPa。無爬行現象。
2．2、作動器活塞密封采用格萊圈+導向帶密封方式，活塞桿密封采用斯特封+導向帶+防塵圈密封方式，所有密封元件全部采用進口德國伺服作動器專用高速密封元件。伺服直線作動器活塞桿的支撐打破傳統設計，采用非金屬支撐、大間隙設計、高抗側向力，具有高速不燒結自潤滑的特點。組合密封，高壓密封，低壓密封及間隙漏管，作動器總成作到無滲漏油。組合密封結構具有良好的互換性，方便維修。具有高速不燒結、自潤滑的特點。以上密封方式可有效降低作動器的內摩擦阻力，提高試驗機測試精度和作動器的使用壽命。伺服直線作動器頻率響應不小于75Hz。
2．3、伺服直線作動器振幅極限位置設計液壓緩沖區，避免運行失控產生損傷。
2．4、伺服直線作動器位移傳感器內置于活塞桿內采用康宇位移傳感器，運動靈活不受外來干擾，活塞桿采用超精加工，表面鍍絡(luò )拋光達Rα0.4u。
2．5、作動器外置安裝有由過濾精度為0.003mm精密濾油器以及具有消脈、蓄能功能的進回油路蓄能器、國產航天609所液壓伺服試驗系統專用兩級電液伺服閥組成的液壓模塊。精密濾油器安裝在電液伺服閥前，可有效防止電液伺服閥因液壓油污染造成堵塞。
3、恒壓伺服泵站：
泵站主要由底板、油箱、油泵電機組、閥塊、管路、冷卻系統等部分組成。用于提供試驗機工作的動力。
3．1、泵站油箱采用全封閉設計，可有效防止外界雜質進入液壓系統對液壓油的污染。油箱材料采用不銹鋼板，可有效防止金屬腐蝕對液壓油產生的污染。
3．2、油泵、電機組配置采用串聯雙彈性支撐方式，進一步減少泵站噪音。
3．3、油泵采用低噪音直線共軛內嚙合齒輪泵。直線共額內嚙合齒輪泵特點：在液壓行業被喻為“永不磨損的油泵”，用于高、精、尖液壓系統。國際上幾大著名公司把它作為品牌產品來開發和推廣，以確保在液壓行業的領先地位。與葉片泵、柱塞泵相比，直線共額內嚙合齒輪泵低噪音、無脈動、長壽命等卓越性能。低噪音：直線共額內嚙合齒輪泵其卓越特性為特殊齒輪設計，齒輪齒廊為直線，齒圈齒廓為直線共額線，工作時幾乎沒有困油區，即使在高速運轉，音頻仍平穩平和。長壽命：直線共額內嚙合齒輪泵其長壽命特性取決于耐磨性，內部機械表面及各功能零件之間有一層油膜保護層，幾乎沒有磨損，即使使用一般液壓油，也不易磨損機件。另外，采用雙級加壓承擔壓力差的原理，在增加工作壓力的同時，也改善了泵工作條件，延長泵的使用壽命；
3．4、由主溢流閥、蓄能器、副主溢流閥、副溢流閥和換向閥、精密濾油器組成的高低壓軟切換液壓模塊用于控制泵站輸出壓力；
3．5、泵站具有低壓?jiǎn)?dòng)、高壓切換的工作模式，可有效減輕液壓系統的沖擊；
3．6、泵站配置直列式水冷卻器（冷卻水用戶自備），用于液壓系統冷卻；
3．7、泵站配置雙電接點溫控表，液位控制計；具有油溫（低于10oC、高于55oC）、液位、濾油器堵塞報警和停車保護功能
3．8、泵站配置美國派克PARK公司液壓管件和高壓膠管，保證系統無泄漏；<br />
二、主要技術性能指標：
1、最大靜態試驗力：±15kN，靜態示值精度：按1、10衰減倍數進行分檔標定，示值精度每檔20%起±0.5%；
2、最大動態試驗力：±15kN；動態波動度：不大于±1%FS。
3、作動器最大振幅：±2mm，示值精度±0.5%FS。
4、頻率范圍：0.01—50Hz 。
5、控制方式：負荷、位移、變形控制方式，主要試驗波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部輸入波形）；
6、恒壓伺服泵站規格：流量30L/min，21Mpa，電機功率15kW；
