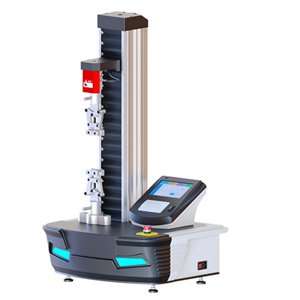

設備概述

使用目的: 用于產品或材料的拉壓測試。

設備功能與原理介紹

1、能自動清零：觸摸屏或計算機接到試驗開始指令，測量系統便自動清零;

2、能自動返車：自動識別試驗最大力，活動橫梁自動高速返回初始位置;

3、能存檔：試驗資料和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的資料丟失;

4、測試過程：試驗過程及測量、顯示、分析等均由微機完成;

5、顯示方式：數據和曲線隨試驗過程動態在電腦或觸摸屏系統中顯示;

6、能結果再現：試驗結果可任意存取，可對數據曲線再分析;

7、能曲線遍歷：試驗完成后，可用鼠標找出試驗曲線逐點的力值和變形數據，對求取各種材料的試驗數據方便實用;

8、能任意的曲線選擇：可根據需要選擇應力應變、應力時間、強度時間等曲線進行顯示和打印;

9、能批量試驗：對參數相同的試驗一次設定后可順次完成一批試樣的試驗;

10、能生成多種試驗報告：(標準格式)

拉伸：最大力、拉伸強度、斷裂伸長率、彈性模量;

壓縮：最大力、壓縮強度、屈服強度、彈性模量，也可按用戶要求的格式對試驗報告進行編程和打印;

11、有限位保護：具有程控和機械兩級保護;

12、有過載保護：當負載超過額定的10%時自動停機;

13、緊急停機：設有急停開關，用于緊急狀態切斷整機電源;

14、自動診斷：系統具有自動診斷功能，定時對測量系統，驅動系統進行過壓，過流、超溫等到檢查，出現異常情況即刻停機;

15、能實現主機彩色觸摸屏控制和微機獨立操作任意控制;

原理說明：

系統采用觸摸屏或計算機都可控制，軟件基于采集控制卡平臺開發，控制伺服電機驅動滾珠絲杠，使推拉機構做上下動作，同時，測力傳感器實時反饋電壓變化，并經過A/D轉換和專業軟件的處理，得到實時推力值，PID運算推力精度高。通過軟件設定拉壓力循環達到后自動進行的力學試驗。
